Fenstersystem heroal W 77 i
Verwendung von heroal W 77 i im Tour Elithis in Straßburg, Frankreich

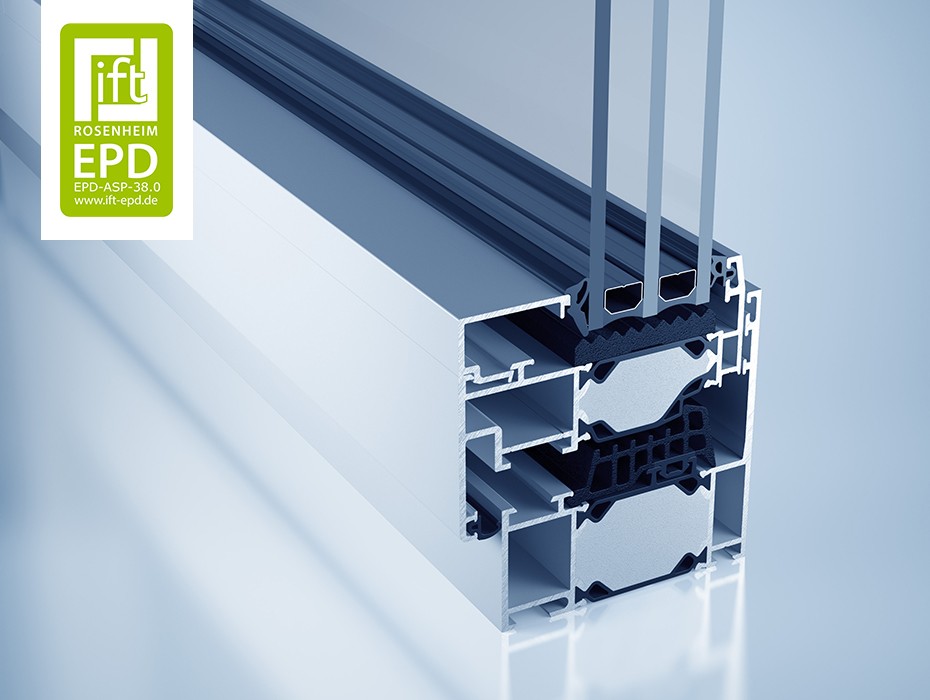

heroal W 77 i

Das Blockfenstersystem von heute und morgen

Das Blockfenstersystem heroal W 77 i steht für architektonische Gestaltungsvielfalt, getrieben durch filigrane Ansichtsbreiten. Flügelprofile sind mit SBN- und KBN-Nut erhältlich und ermöglichen so eine flexible Verarbeitung. Die mindeste Ansichtsbreite beträgt bei diesem System nur 81 mm. Das Blockfenstersystem heroal W 77 i bietet einen maximalen Glasanteil, hohe Wärmedämmung und elegantes Design ohne sichtbaren Flügel. Es ist vielseitig einsetzbar, z. B. als Fassadeneinsatzelement. Mit einem Uw- Wert von 1,0 W/m²K bei einer Ansichtsbreite von 101 mm bildet das System heroal W 77 i die Basis für eine weitere Ausbaustufe. Diese Systemausbaustufe ist heroal W 77 i UD (Universal Design) für Blockfenstertüren mit Schwellenhöhe < 20 mm.

  • Hohe Wärmedämmung bei geringer Bautiefe
  • Nachgewiesene Leistungseigenschaften mit heroal WF und heroal WF EM Beschlägen
  • Hoher Glasanteil, schmale Profilansichtsbreiten

EPD - heroal Fenster EPD - Rahmenprofile für Fenster Digitale Musterecke > Video: heroal W 77 > Kontaktieren Sie uns >

    Produktdetails

  • Prospekte & Prüfzeugnisse
    Prüfzeugnisse
    Prüfzeugnis

  • Maße & Zeichnungen

    Profilbautiefe [mm]

    Rahmenprofile
    77
    Flügelprofile
    84
    Sprossenprofile
    77

    Profilansichtsbreite [mm]

    Rahmenprofile
    70 - 140
    Flügelprofile
    11
    Rahmen-Flügelkombination
    81
    Sprossenprofile
    94 - 194

    Flügelprofilvarianten

    Schubstangenbeschlagnut [SBN]
    •
    Kunststoffbeschlagnut [KBN]
    •

    Systemeigenschaften

    Glas-/Füllungsstärke [mm]
    64
    max. Flügelgewichte [kg]
    300
    max. Flügelhöhen [mm]
    2.400
    max. Flügelbreiten [mm]
    1.200
    Fassadenintegration
    heroal C 50

    Schnittzeichnungen

  • Leistungseigenschaften
    RC 2 Einbruchhemmung
    3 Dauerfunktion
    9A Schlagregendichtheit
    5 Stoßfestigkeit
    > 0,72 Wärmedämmung [Uw in W/m2K] / Profilbreite [mm]
    1,0/101 Wärmedämmung [Uf in W/m2K]/Profilbreite [mm]
    4 Mechanische Festigkeit
    1 Bedienkräfte
    4 Luftdurchlässigkeit
    1 Tragfähigkeit von Sicherheitseinrichtungen
    1-5 Schallschutzklasse
    C5/B5 Windlastwiderstand

  • CAD & BIM Daten
    BIM-Daten
    CAD-Daten

  • Ausschreibungstexte
    Ausschreibungstexte
