Système de fenêtre heroal W 77 HI
Système de fenêtre heroal W 77 dans la classe de protection anti-effraction RC 4
Utilisation de heroal W 77 HI avec le système de ferrures heroal WF EM

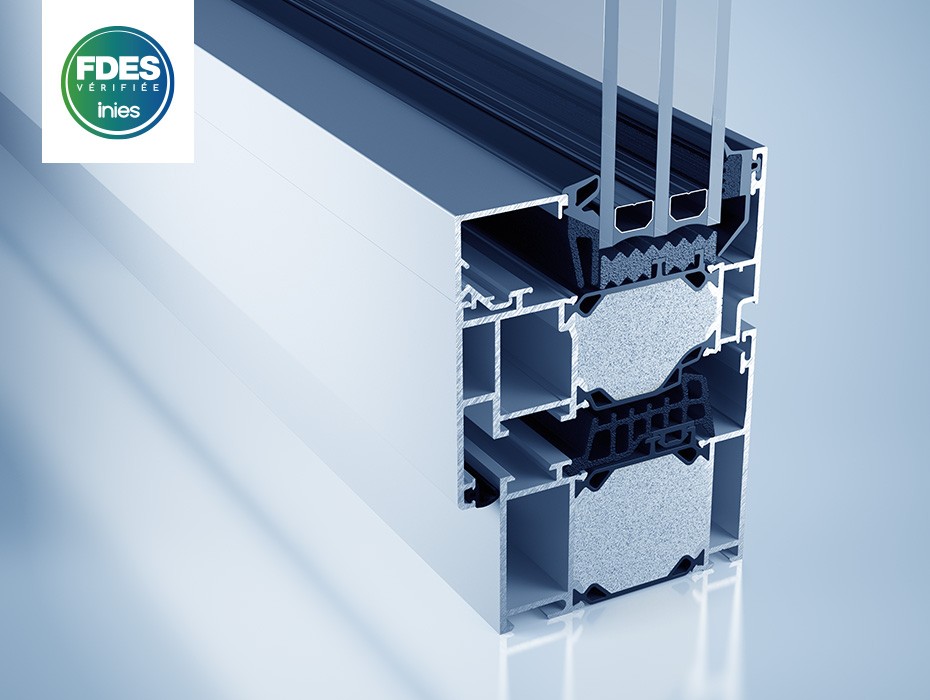

heroal W 77 HI

La solution de système de fenêtre d’aujourd’hui et de demain

Intelligente combinaison d’une géométrie optimale et de matériaux de qualité, la nouvelle solution de système de fenêtre heroal W 77 se caractérise par sa profondeur de montage de seulement 77 mm et son coefficient de transmission thermique d’une valeur Uf de 0,95 W/m²K (largeur visible de 120 mm). Le système est ainsi la solution idéale permettant d’atteindre les performances énergétiques de maisons passives. Avec cette innovation, heroal parvient à aligner de manière durable la fenêtre en aluminium thermiquement séparée sur les exigences écoénergétiques d’aujourd’hui (EnEV 2016), mais aussi sur celles de demain, visant à créer des bâtiments à consommation quasi nulle, aussi appelés «nearly zero-energy buildings».

    Détails du produit

  • Prospectus & certificats d'essai

  • Dimensions & dessins

    Profondeur des profilés [mm]

    Profilés de cadre
    77
    Profilés de porte
    89
    Profilés intercalaires
    77

    Largeur visible des profilés [mm]

    Profilés de cadre
    50 - 250
    Profilés de porte
    33 - 67
    Combinaison ouvrant-dormant
    90
    Profilés intercalaires
    74 - 254

    Variantes de profilés de battants

    Rainure de ferrure de la tringle de commande [SBN]
    Rainure de ferrure en plastique [KBN]

    Propriétés

    Épaisseur du verre / du panneau [mm]
    66
    Poids max. des portes [kg]
    300
    Hauteurs max. de portes [mm]
    2.800
    Largeur d’ouvrant max. [mm]
    1.600

    Dessins en coupe

  • Caractéristiques de performance

    RC 3 Résistance à l’effraction
    3 Fonction continue
    9A Étanchéité à la pluie battante
    5 Résistance aux chocs
    > 0,72 Isolation thermique [Uw en W/m2K]
    0,95/120 Isolation thermique [Uf en W/m2K]
    4 Rigidité mécanique
    1 Forces de manœuvre
    4 Perméabilité à l’air
    1 Portance des dispositifs de sécurité
    1-5 Isolation phonique
    C5/B5 Résistance au vent

    * Valeur Uw selon DIN EN ISO 10077-1 ; calculée sur un élément de 1230 x 1480 mm ; largeur visible de profilé standard

    !) Autorisations spéciales en fonction de l’application, délivrées par heroal en cas d’éléments surdimensionnés

  • Données CAD & BIM

  • Textes d'appel d'offres

Références heroal W 77 HI
