Venstersysteem heroal W 77 HI
heroal W 77 raamsysteem in inbraakbeveiligingsklasse RC 4
Gebruik van heroal W 77 HI met heroal WF EM-hardwaresysteem

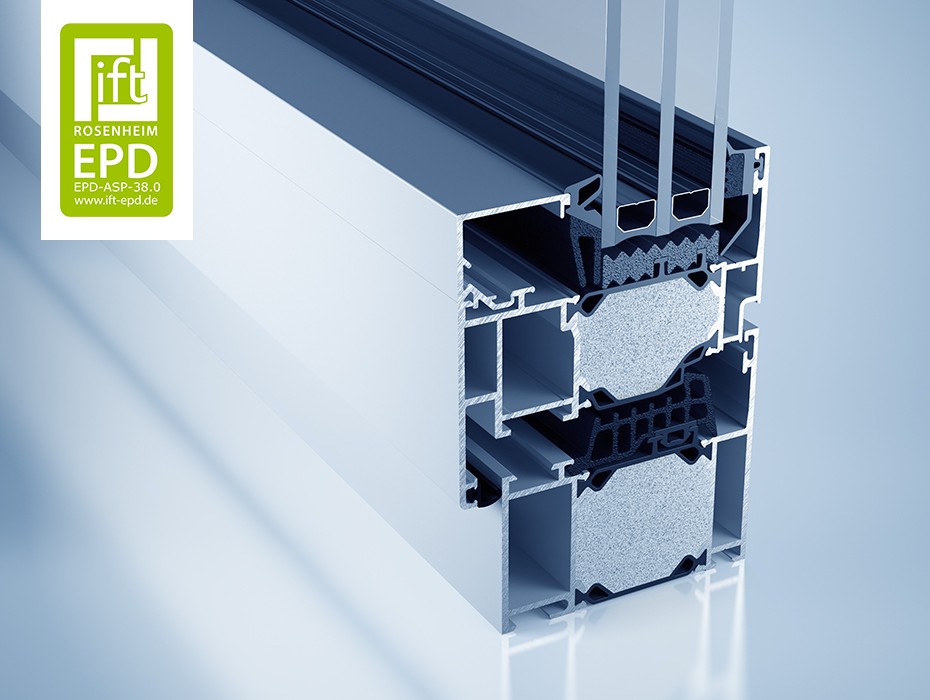

heroal W 77 HI

Het raamsysteem van vandaag en morgen

Dankzij de intelligente combinatie van geometrie en materiaal realiseert het nieuwe raamsysteem heroal W 77 bij een bouwdiepte van slechts 77 mm een Uf-waarde van 0,95 W/m²K (aanzichtbreedte 120 mm) op passiefhuisniveau. Met deze ontwikkeling is het heroal gelukt om met het thermisch gescheiden aluminium kozijn niet alleen aan de eisen van vandaag, maar ook aan de eisen van morgen, “nearly zero-energy buildings”, te voldoen.

Verkrijgbaar als heroal plus pakket.

EPD - heroal windows EPD - Frame profiles for windows Systeem aanvragen >

    Productdetails

  • Voordelen van de verwerking & productgegevens

    Innovatieve totaaloplossing voor heroal raamsystemen


    Het heroal plus toebehorenpakket voor het heroal W 77 raamsysteem (heroal W 77 plus) is een hoogwaardige en flexibele oplossing voor efficiënte raambouwprojecten. Het modulair opgebouwde heroal plus bestaat uit een heroal VS Z-textielscherm, een valbeveiliging, een geïntegreerde insectenhor en een vensterbank en biedt zo een complete oplossing uit één hand voor alle vakmensen. Alle componenten zijn afzonderlijk, in verschillende combinaties of voor montage achteraf verkrijgbaar en kunnen in de heroal Business Configurator met geoptimaliseerde Orgadata Logikal-interface worden geconfigureerd en besteld. De op maat gemaakte systeemcomponenten zorgen voor maximale efficiëntie en betrouwbaarheid in productie en installatie. Dankzij de kleur- en oppervlakte-uniformiteit van alle aluminiumprofielen en een minimum aan zichtbare schroefverbindingen voldoet heroal plus aan de hoogste designeisen.

  • Brochures & testcertificaten
    Testcertificaten
    Testcertificaat

  • Afmetingen & tekeningen

    Profielinbouwdiepte [mm]

    Kozijnprofielen
    77
    Vleugelprofielen
    89
    Roedenprofielen
    77

    Profielaanzichtbreedte [mm]

    Kozijnprofielen
    50 - 250
    Vleugelprofielen
    33 - 67
    Vleugel-kozijncombinatie
    90
    Roedenprofielen
    74 - 254

    Varianten vleugelprofie en

    Beslagsleuf schuifstang [SBN]
    •
    Kunststof beslagsleuf [KBN]
    •

    Systeemeigenschappen

    Glas-/vullingdikte [mm]
    66
    Max. vleugelgewichten [kg]
    300
    Max. vleugelhoogten [mm]
    2.800
    Max. vleugelbreedten [mm]
    1.600

    Doorsnedetekeningen

  • Prestatiekenmerken
    RC 3 Inbraakwerendheid
    3 Duurfunctie
    9A Slagregendichtheid
    5 Stootvastheid
    > 0,72 Warmte-isolatie (Uw in W/m2K)
    0,95/120 Warmte-isolatie (Uf in W/m2K)
    4 Mechanische sterkte
    1 Bedieningskrachten
    4 Luchtdoorlatendheid
    1 Draagvermogen van veiligheidsvoorzieningen
    1-5 Geluidsisolatieklasse
    C5/B5 Weerstand tegen windbelasting

    * Uw -waarde volgens DIN EN 10077-1, berekend bij een element met afmetingen 1.230 x 1.480 mm; standaard-profielaanzichtbreedte

    !) Speciale toepassingsspecifieke goedkeuringen van heroal voor extra grote elementafmetingen

  • CAD- & BIM-gegevens

    BIM-gegevens
    CAD-gegevens

  • Aanbestedingsteksten

    Aanbestedingsteksten

Referenties heroal W 77 HI

Residence with large windows, France
Modern house with glass front, France
