Das passivhauszertifizierte Fenstersystem
Fenstersystem heroal W 77 PH
Verwendung von heroal W 77 PH mit Beschlagsystem heroal WF EM

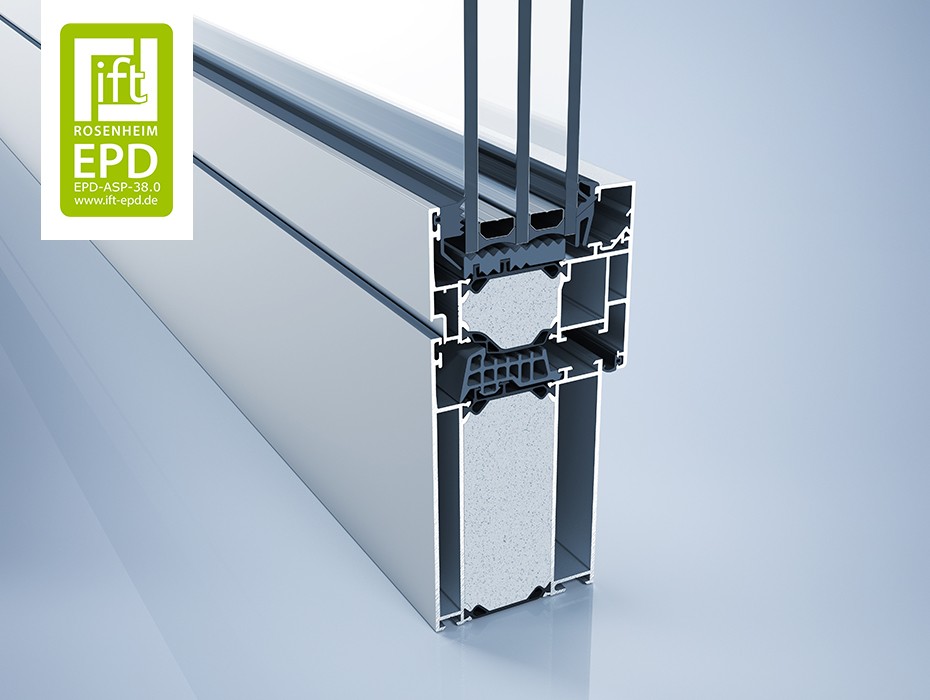

heroal W 77 PH

Das passivhauszertifizierte Fenstersystem

Schon bei einer Bautiefe von nur 77 mm und einer Ansichtsbreite von 180 mm erfüllt das Fenstersystem heroal W 77 PH die hohen Anforderungen des Passivhaus Instituts Dr. Feist.

Bereits mit einer Ansichtsbreite von nur 120 mm wird ein passivhaustauglicher Uf-Wert von 0,8 W/m2K erzielt.

Als heroal plus Paket verfügbar.

EPD - heroal Fenster EPD - Rahmenprofile für Fenster Video: heroal W 77 > Kontaktieren Sie uns >

    Produktdetails

  • Verarbeitungsvorteile & Produktdetails

    Innovative Komplettlösung für heroal Fenstersysteme


    Das Zubehörpaket heroal plus für das Fenstersystem heroal W 77 (heroal W 77 plus) ist eine hochwertige und flexible Lösung für effiziente Fensterbauprojekte. Modular aufgebaut besteht heroal plus aus einem heroal VS Z Textilscreen, einer Absturzsicherung, einem integriertem Insektenschutzrollo sowie einer Fensterbank und liefert damit eine gewerkeübergreifende Komplettlösung aus einer Hand. Alle Komponenten sind einzeln, in unterschiedlichen Kombinationen oder für den nachträglichen Einbau erhältlich und können im heroal Business Konfigurator mit optimierter Orgadata Logikal Schnittstelle konfiguriert und bestellt werden. Für ein weiteres Plus sorgen höchste Effizienz und Sicherheit in Fertigung und Montage dank der auf Maß zugeschnittenen Systembauteile. Durch die Farb- und Oberflächengleichheit sämtlicher Aluminiumprofile sowie ein Minimum an sichtbaren Verschraubungen erfüllt heroal plus höchste Designanforderungen.

    Mehr lesen ...

  • Prospekte & Prüfzeugnisse
    Prüfzeugnisse
    Prüfzeugnis

  • Maße & Zeichnungen

    Profilbautiefe [mm]

    Rahmenprofile
    77
    Flügelprofile
    89
    Sprossenprofile
    77

    Profilansichtsbreite [mm]

    Rahmenprofile
    70 - 250
    Flügelprofile
    43
    Rahmen-Flügelkombination
    120
    Sprossenprofile
    164

    Flügelprofilvarianten

    Schubstangenbeschlagnut [SBN]
    •
    Kunststoffbeschlagnut [KBN]
    •

    Systemeigenschaften

    Glas-/Füllungsstärke [mm]
    66
    max. Flügelgewichte [kg]
    300
    max. Flügelhöhen [mm]
    2.800
    max. Flügelbreiten [mm]
    1.600

    Schnittzeichnungen

  • Leistungseigenschaften
    bis RC 3 Einbruchhemmung
    3 Dauerfunktion
    9A Schlagregendichtheit
    5 Stoßfestigkeit
    >0,67 Wärmedämmung [Uw in W/m2K] / Profilbreite [mm]
    0,78/180 Wärmedämmung [Uf in W/m2K]/Profilbreite [mm]
    4 Mechanische Festigkeit
    1 Bedienkräfte
    4 Luftdurchlässigkeit
    1 Tragfähigkeit von Sicherheitseinrichtungen
    1-5 Schallschutzklasse
    C5/B5 Windlastwiderstand

  • CAD & BIM Daten
    BIM-Daten
    CAD-Daten

  • Ausschreibungstexte
    Ausschreibungstexte
