Le système de fenêtres certifié pour les maisons passives
Système de fenêtre heroal W 77 PH
Utilisation de heroal W 77 PH avec le système de ferrures heroal WF EM

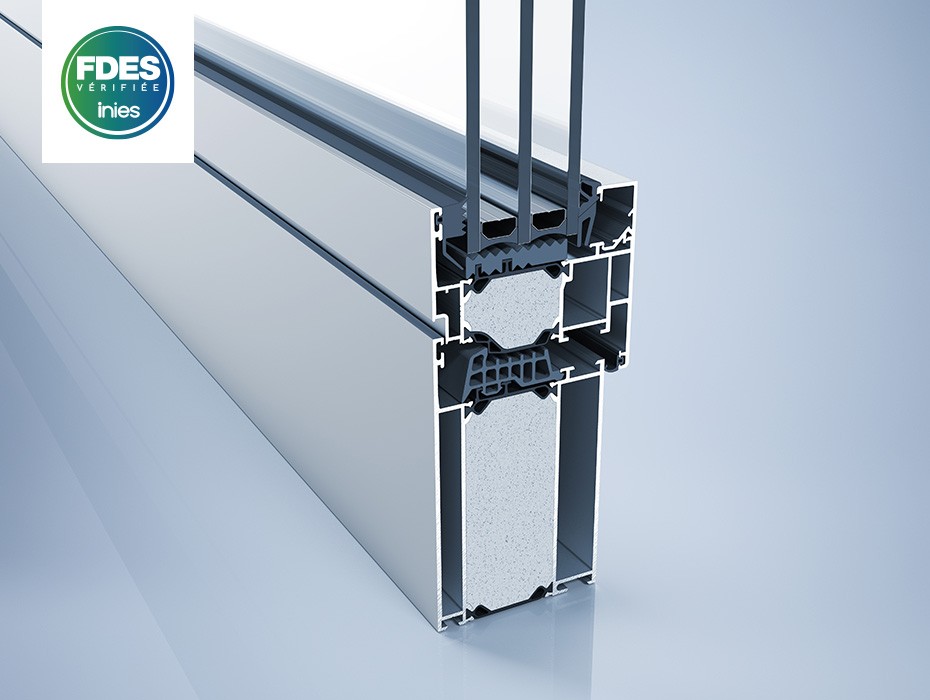

heroal W 77 PH

La solution de système de fenêtre certifiée pour maisons passives

Grâce à une profondeur de montage de seulement 77 mm et une largeur visible de 180 mm, la solution de système de fenêtre heroal W 77 PH satisfait les exigences les plus élevées de l’Institut Dr. Feist, spécialisé en maison passive.

Le système atteint une valeur Uf de 0,8 W/m²K dès une largeur visible de seulement 120 mm.

Disponible en tant que paquet heroal plus .

FDES - Fenêtres heroal Consulter le système >

    Détails du produit

  • Avantages de la mise en œuvre & détails du produit

    Solution complète innovante pour les systèmes de fenêtres heroal


    Le pack d'accessoires heroal plus pour le système de fenêtre heroal W 77 (heroal W 77 plus) est une solution flexible et de haute qualité pour des projets de construction de fenêtres efficaces. De conception modulaire, heroal plus se compose d'un écran textile heroal VS Z, d'une sécurité anti-chute, d'une moustiquaire enroulable intégrée ainsi que d'une tablette de fenêtre et fournit ainsi une solution complète, tous corps de métier confondus, d'un seul tenant. Tous les composants sont disponibles individuellement, dans différentes combinaisons ou pour un montage ultérieur et peuvent être configurés et commandés dans le configurateur heroal Business avec une interface Orgadata Logikal optimisée. Un autre avantage est l'efficacité et la sécurité maximales de la fabrication et du montage grâce aux composants du système coupés sur mesure. Grâce à l'uniformité des couleurs et des surfaces de tous les profilés en aluminium ainsi qu'à un minimum de vissages visibles, heroal plus répond aux exigences les plus élevées en matière de design.

    Lire la suite ...

  • Prospectus & certificats d'essai
    Certificats d'essai
    Certificat de contrôle

  • Dimensions & dessins

    Profondeur des profilés [mm]

    Profilés de cadre
    77
    Profilés de porte
    89
    Profilés intercalaires
    77

    Largeur visible des profilés [mm]

    Profilés de cadre
    70 - 250
    Profilés de porte
    43
    Combinaison ouvrant-dormant
    120
    Profilés intercalaires
    164

    Variantes de profilés de battants

    Rainure de ferrure de la tringle de commande [SBN]
    •
    Rainure de ferrure en plastique [KBN]
    •

    Propriétés

    Épaisseur du verre / du panneau [mm]
    66
    Poids max. des portes [kg]
    300
    Hauteurs max. de portes [mm]
    2.800
    Largeur d’ouvrant max. [mm]
    1.600

    Dessins en coupe

  • Caractéristiques de performance
    bis RC 3 Résistance à l’effraction
    3 Fonction continue
    9A Étanchéité à la pluie battante
    5 Résistance aux chocs
    >0,67 Isolation thermique [Uw en W/m2K]
    0,78/180 Isolation thermique [Uf en W/m2K]
    4 Rigidité mécanique
    1 Forces de manœuvre
    4 Perméabilité à l’air
    1 Portance des dispositifs de sécurité
    1-5 Isolation phonique
    C5/B5 Résistance au vent

  • Données CAD & BIM

    Données BIM
    Données CAD

  • Textes d'appel d'offres

    Textes d'appel d'offres
